双曲面潜水搅拌机

双曲面潜水搅拌机

产品型号: QSJ型

所属分类:双曲面潜水搅拌机

产品时间:2019-10-24

简要描述:双曲面潜水搅拌机干式安装,将驱动装置固定在工作桥上,通过传动轴将动能传至介质中的叶轮部件,它用于含固率高,水温高,含有磨蚀性的液体中,由于叶轮具有自动纠偏功能,运行较平稳,减速机噪音小于60分贝。

详细说明:

  QSJ型?双曲面潜水搅拌机广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气交流的场合,尤其适用于污水处理工艺中的混凝池、调节池、厌氧池、曝气池硝化和反硝化池及各种含磨蚀性,高温介质的搅拌与混合。

整机由驱动装置和双曲面叶轮体及安装附件组成,为了满足用户不同工况条件下的使用,安装分为干式(也称立轴式)和潜水式两种。干式安装,将驱动装置固定在工作桥上,通过传动轴将动能传至介质中的叶轮部件,它用于含固率高,水温高,含有磨蚀性的液体中,由于叶轮具有自动纠偏功能,运行较平稳,减速机噪音小于60分贝。

QSJ型?<strong><strong><strong><strong><strong><strong><strong>双曲面潜水搅拌机</strong></strong></strong></strong></strong></strong></strong>

可免去桥架,采用潜水动力,利用设备自重定位,安装灵活方便,适用在水深较深,且水质稳定,不含磨蚀性的水体,水温不大于40℃,PH值6~9之间,其特点是无噪音,无视觉障碍。

QSJ型?双曲面潜水搅拌机选型主要依据:

1、选型完全相同,两种仅仅是安装方式的不同,和其它类型搅拌机的选型相同,曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。

2、每台设备的有效服务面积来确定,并按照池长与池宽的比率不超过二倍的原则,可将长方形池划分为若干个相等的工作单元,以此确定搅拌机的数量。

3、在选型时应考虑加大功率或提高搅拌机的工作转速,以确保在大容量和高浓度的介质中达到搅拌效果,在常规工况条件下,建议优先选用干式安装,有噪声或视觉要求的,建议选用潜水式安装。

QSJ型?<strong><strong><strong><strong><strong><strong>双曲面潜水搅拌机</strong></strong></strong></strong></strong></strong>

组成分析

 由潜水电机、减速箱、传动轴、双曲面叶轮、机架组成,电机采用IP68潜水防水电机,能在任何环境的水下工作,耐腐蚀、密封性强,减速机有齿轮箱和摆线针轮两种,根据用户选用的功率,叶轮大小来取决于减速机的选用,传动轴和机架有碳钢和不锈钢材质区分,用户可以根据自身水质来选材质,曲面叶轮标配是玻璃钢材质、不锈钢和碳钢材质,选择空间大,有利于节省资金问题。

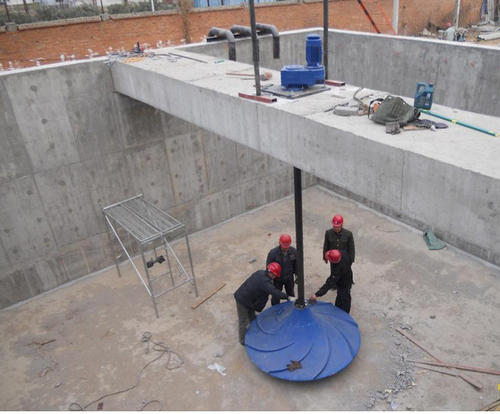

  搅拌机桥架应校正水平,半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠,将减震座平放在桥架规定位置,校正水平后与桥架连接固定,减速电机安装在减震座上,并连接固定,将叶轮与搅拌轴法兰用螺栓连接并紧固,将叶轮与搅拌轴放入池内,搅拌轴与减速机输出轴连接并紧固。

 在有水情况下应先将轴和叶轮连接好放入水中,然后将轴与减速机连接,安装完毕后,拆下电机尾罩,用手转运风机叶片,检查搅拌机转运是否灵活、正常,接通电源后,点动观察搅拌轴转运方向,从上往下看正确转运方向为逆时针旋转。若反之,则任意调换2根电源接线位置。
